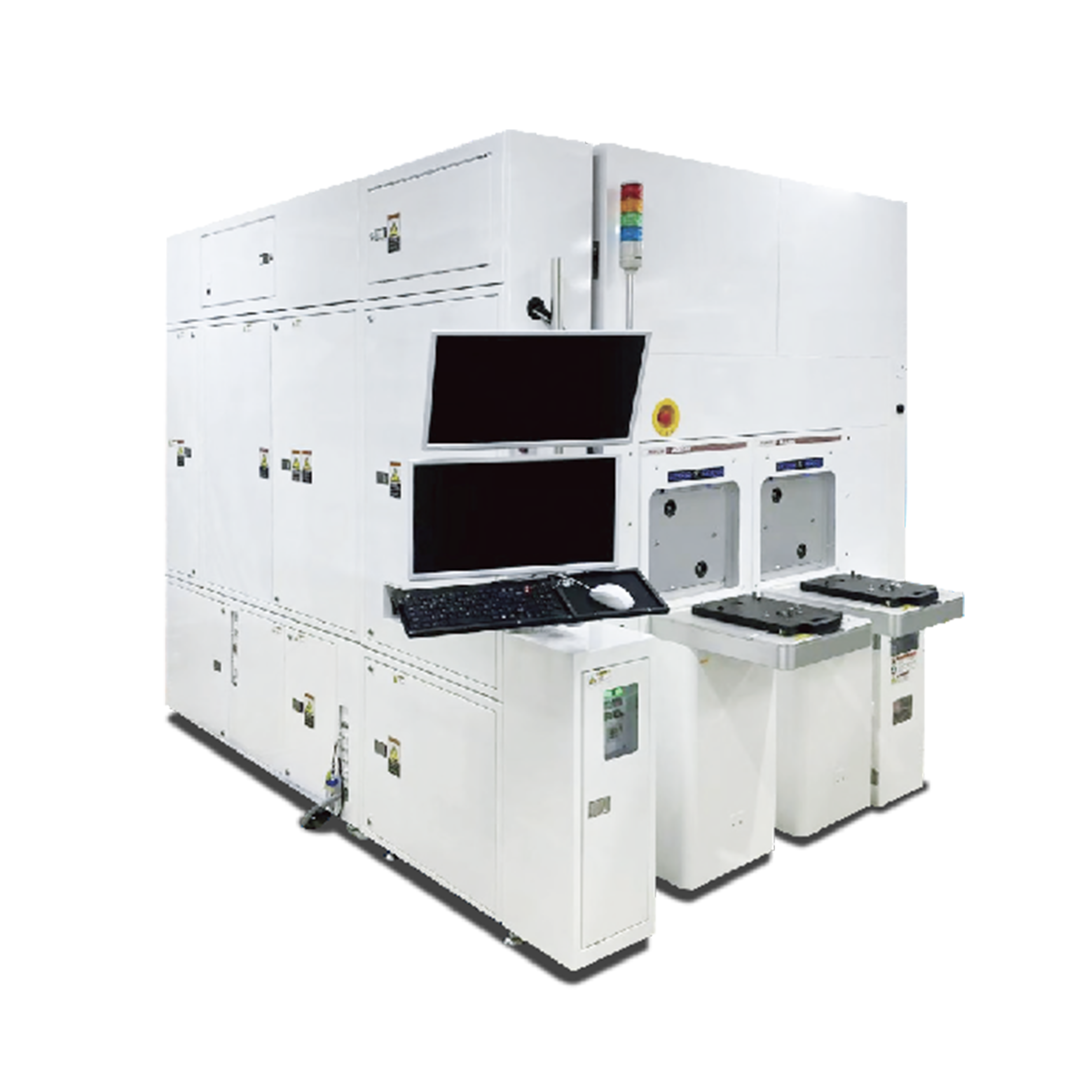

硅片边缘/表背面复合检测设备:AXM-1200FPXL-N

优点介绍

得到国际&国内客户端认可的量产型缺陷检测设备

晶圆片边缘&正背面全方位检测,最小检测缺陷0.2um
特有的Notch检测模块,做到Notch全域检测
自研缺陷检测算法,自动缺陷检测(AOI)和自动缺陷分类(ADC)
标准化检测单元,多模块组合,支持定制化结合
自研晶圆边缘夹持定位检测,减少对晶圆片二次污染和损伤

参数配置

搭载自有专利的激光检测器+5台高速线性相机实现晶圆的边缘检测
搭载自研光学架构和光学系统实现正背面缺陷检测
搭载4台高性能相机对Notch部全域监控
新功能(Auto.2D review)可以作为选配
搭配双port或多port EFEM单元对接OHT&AMR

功能描述

适用产品:半导体用12寸晶圆
适用工艺段:倒角 / 表面研磨 / 表面抛光 / 清洗 / 干燥 / PW终检 / Epi 、SOI等
功能说明:
1.EFEM单元支持FOSB/FOUP/OC等人工或OHT上料。
2.晶圆的边缘+正背面+Notch部全方位缺陷检测。
3.缺陷类型包括: Scratch、Particle、Cloud、Grind Mark(SG)、Dirty 、Haze、Pin mark、Halo、 Crack、Chip等等。
